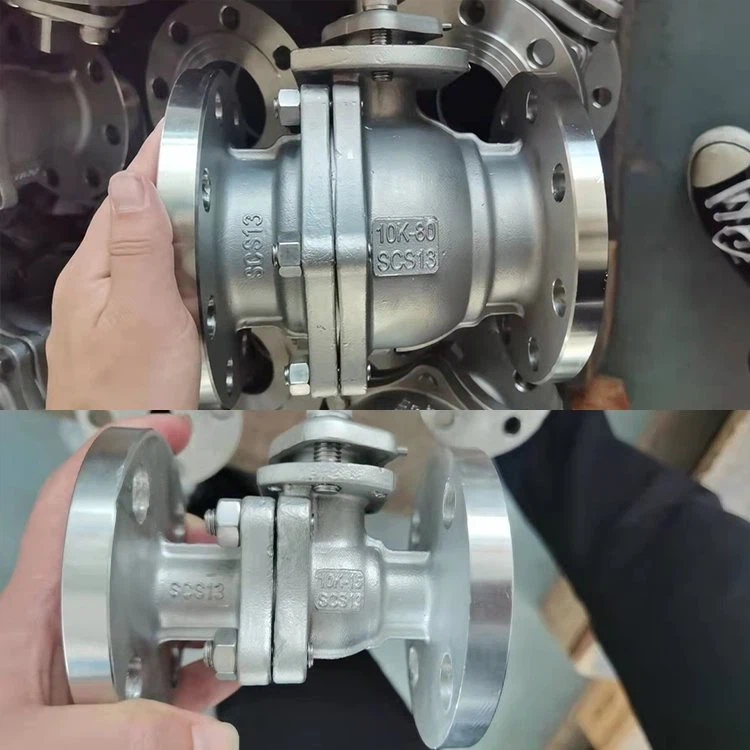

ایس ایس فلانگڈ بال والو

مصنوعات کا تعارف

SS Flanged Ball Valve ایک بہاؤ کو کنٹرول کرنے والا آلہ ہے جو اس میں سے بہنے والے سیال کو کنٹرول کرنے کے لیے کھوکھلی، سوراخ شدہ، اور محور والی گیند کا استعمال کرتا ہے۔ یہ اس وقت کھلا ہوتا ہے جب گیند کے بیچ میں سے سوراخ بہاؤ کے داخلی راستے کے مطابق ہوتا ہے، اور جب اسے والو ہینڈل کے ذریعے 90 ڈگری پر محور کیا جاتا ہے، بہاؤ کو روکتا ہے تو اسے بند کر دیا جاتا ہے۔ ہینڈل کھلنے پر بہاؤ کے ساتھ سیدھ میں فلیٹ ہوتا ہے، اور بند ہونے پر اس پر کھڑا ہوتا ہے، جس سے والو کی حیثیت کی بصری تصدیق آسانی سے ہوتی ہے۔ شٹ پوزیشن 1/4 موڑ یا تو گھڑی کی سمت یا مخالف گھڑی کی سمت میں ہو سکتا ہے۔

بال والو ایک شٹ آف والو ہوتا ہے جو ایک روٹری گیند کے ذریعے مائع یا گیس کے بہاؤ کو کنٹرول کرتا ہے جس میں بور ہوتی ہے۔ گیند کو اپنے محور کے گرد ایک چوتھائی موڑ (90 ڈگری) گھمانے سے، میڈیم سے گزر سکتا ہے یا بلاک ہو جاتا ہے۔ وہ طویل سروس کی زندگی کی خصوصیت رکھتے ہیں اور زندگی کے دورانیے پر قابل اعتماد سگ ماہی فراہم کرتے ہیں، یہاں تک کہ جب والو طویل عرصے تک استعمال میں نہ ہو۔ نتیجے کے طور پر، وہ گیٹ والو کے مقابلے میں شٹ آف والو کے طور پر زیادہ مقبول ہیں۔ مکمل موازنہ کے لیے، ہمارا گیٹ والو بمقابلہ بال والو مضمون پڑھیں۔ بال والوز آلودہ میڈیا سے زیادہ دیگر قسم کے والوز کے مقابلے میں زیادہ مزاحم ہوتے ہیں۔

بال والوز پائیدار ہوتے ہیں، کئی چکروں کے بعد اچھی کارکردگی کا مظاہرہ کرتے ہیں، اور قابل اعتماد، طویل عرصے تک استعمال کے بعد بھی محفوظ طریقے سے بند ہو جاتے ہیں۔ یہ خوبیاں انہیں شٹ آف اور کنٹرول ایپلی کیشنز کے لیے ایک بہترین انتخاب بناتی ہیں، جہاں انہیں اکثر گیٹس اور گلوب والوز پر ترجیح دی جاتی ہے، لیکن تھروٹلنگ ایپلی کیشنز میں ان کے پاس ان متبادلات کا ٹھیک کنٹرول نہیں ہے۔ بال والو کی آسانی سے آپریشن، مرمت اور استعداد اسے وسیع صنعتی استعمال میں مدد دیتی ہے، 1000 بار (100 MPa؛ 15,000 psi) اور درجہ حرارت 750 ڈگری F (400 ڈگری) تک، ڈیزائن اور استعمال شدہ مواد پر منحصر ہے۔ سائز عام طور پر 0.2 سے 48 انچ (5 سے 1200 ملی میٹر) تک ہوتے ہیں۔ والو باڈیز دھات، پلاسٹک یا سیرامک ​​کے ساتھ دھات سے بنی ہیں۔ تیرتی گیندوں کو استحکام کے لیے اکثر کروم چڑھایا جاتا ہے۔ کرائیوجینک سیالوں یا مصنوعات کے لیے جو گیند کے اندر پھیل سکتے ہیں، والو کے اوپری حصے میں ایک وینٹ ڈرل کیا جاتا ہے۔ اسے وینٹڈ گیند کہا جاتا ہے۔

SS Flanged بال والوز ان کے کنکشن کی قسم کی طرف سے خصوصیات ہیں. بندرگاہیں فلینج کے ذریعے پائپنگ سسٹم سے منسلک ہوتی ہیں جو عام طور پر ایک خاص معیار کے مطابق ڈیزائن کی جاتی ہیں۔ یہ والوز زیادہ بہاؤ کی شرح فراہم کرتے ہیں کیونکہ ان کا عام طور پر مکمل بور ڈیزائن ہوتا ہے۔ فلینجڈ بال والو کا انتخاب کرتے وقت، پریشر کی درجہ بندی کے علاوہ، آپ کو فلینج کمپریشن کلاس کو بھی چیک کرنا ہوگا جو اس بات کی نشاندہی کرتا ہے کہ کنکشن کی یہ قسم کس حد تک زیادہ دباؤ برداشت کرسکتی ہے۔ یہ بال والوز دو، تین یا چار بندرگاہوں کے ساتھ ڈیزائن کیے گئے ہیں، انہیں مخصوص میڈیا کے لیے منظور کیا جا سکتا ہے، ان میں ISO ٹاپ ہے، اور باقی سب کچھ جو معیاری کوارٹر ٹرن والو میں ہو سکتا ہے۔ وہ عام طور پر سٹینلیس سٹیل سے بنے ہوتے ہیں۔

مصنوعات کی وضاحت

مصنوعات کے معیارات

1. B2002 کے مطابق بنیادی ڈیزائن اور تیاری

2. JIS B2003 کے مطابق معائنہ اور جانچ

3. B2002 10K فارم 6 کے مطابق آمنے سامنے

4. B2212 10K کے مطابق فلانجینڈ

تکنیکی وضاحتیں

مواد کی فہرست

ٹیسٹ پریشر

شیل ٹیسٹ: 3۔{1}} MPa

سیل ٹیسٹ: 2.2 ایم پی اے

ایئر ٹیسٹ: 0.6 MPa

مناسب درجہ حرارت: -29 ~ 180 ڈگری
